Модераторы: Ciklon, ewstep, FOMA, nibiluk

Автор Сообщение

 Заголовок сообщения: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Пн: 22 фев 2010 0:33  Не в сетиАватара пользователя
Зарегистрирован: Вт: 16 фев 2010 3:15
Сообщения: 21
Откуда: Грузия,Поти

Всем привет .Ищу схемку колечка на МД Garrett Ace 250.А суть в том что меня интересует глубинная катушка и ее создание на данный МД.Помогите кто знает ссылочкой оли схемкой этого колечка.и также выкладываю фото данного девайса.

Вложения: Комментарий к файлу: Системный блок
Фото003.jpg [ 35.97 Кб | Просмотров: 19198 ]
Комментарий к файлу: И само колечко !
Фото004.jpg [ 52.97 Кб | Просмотров: 19198 ]
_________________
Изображение Вернуться к началу  Профиль



Вы можете отключить эти сообщения.

 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Пн: 22 фев 2010 0:43  Не в сетиАватара пользователя
Зарегистрирован: Вт: 15 ноя 2005 14:26
Сообщения: 10809
Откуда: Кыев Очень большие фото. Надо уменьшить. Думаю ими тут никого не удивить.

Что имеется в виду- глубинная катушка?


_________________
"Сколько можно заниматься полупроводниками?! Пора заняться проводниками в целом..." Вернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Пн: 22 фев 2010 1:02  Не в сетиАватара пользователя
Зарегистрирован: Вт: 16 фев 2010 3:15
Сообщения: 21
Откуда: Грузия,Поти Хорошо фотки уменьшу.надо софт скачать.а под глубинной катушкой я подразумеваю сделать аналогичную но побольше размером !просто интересует схема намотки кольца.так как заводскую не хочу разбирать :D
_________________
ИзображениеВернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Пн: 22 фев 2010 1:28  Не в сетиАватара пользователя
Зарегистрирован: Вс: 26 авг 2007 12:54
Сообщения: 1114 Вам сюда

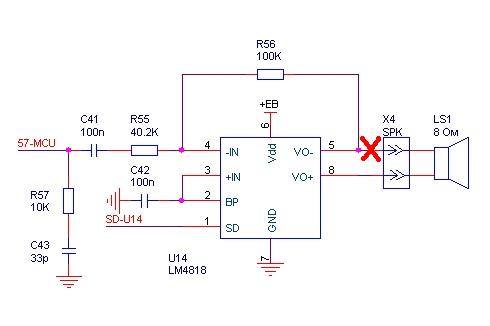

http://metadec.narod.ru/sch_md.htm

там и схему на свой прибор найдёте, катушка в конце страницы :)


_________________
while (AntiAdBlock == 1) RoMode = 1; Вернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Пн: 22 фев 2010 3:08  Не в сетиАватара пользователя
Зарегистрирован: Вт: 16 фев 2010 3:15
Сообщения: 21
Откуда: Грузия,Поти СПАСИБО ну ПРИОГРОМНЕЙШЕЕ !!!! :D:D:Dбуду эксперементировать)может добьюсь лучших успехов !
_________________
ИзображениеВернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Ср: 24 фев 2010 15:28  Не в сети
Зарегистрирован: Пт: 18 май 2007 12:07
Сообщения: 756
Откуда: Moscow

Petrucho писал(а):

ТАм ошибок целая куча.

1. Неправельное подключение Тх - енсли так подключить выводы то не будет работать пинпоинт.
2. Попутаны выводы на разъеме.
3. Схема с Р1 ошибочна, нельзя коротить витки, там все иначе и 2 дополнительных резистора стоят для термостабильности видимо, в паралель Р1.
4. На Тх должно быть 15в а не 30в. 30в говорит о том что там моталось не проводом 0.52 а меньше, мне вообще показалость в катушке 0.6, да к тому же там автогенератор стоит и неправельно намотаная Тх сдвинит рабочую частоту, что и видно в описание - "ПРИБОР Реагирует на грунт".
5. Экраны катушек заземляются с 1го контакта, но можно с 5го, в моей катушке 5й откушен и все.
6. Неправельно намотаная РХ сдвинит дискриминацию.
7. При нормально сбалансированной катушке на Рх не 300мв а почти 0.02в. У меня 2 катушки одна 6х9 и 9х12, обе замерены.
Гу га га, мы будем править миром! :twisted:
:D Я разбил молотком стандартную катушку и воссоздал её обратно, перемотав все, перемерив и наладив систему балансировки, плюс создана ДД, работает четко, только еще корпус не сделал.


_________________
Anker50, Ace250,T4, Xterra705, Tango2.2, Skif_Auto, Klone2.... Вернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Ср: 24 фев 2010 15:30  Не в сети
Зарегистрирован: Пт: 18 май 2007 12:07
Сообщения: 756
Откуда: Moscow

Кстати прибор не реагирует на феррит, осталось весной на грунте убедиться.


_________________
Anker50, Ace250,T4, Xterra705, Tango2.2, Skif_Auto, Klone2.... Вернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Ср: 24 фев 2010 16:35  Не в сети
Зарегистрирован: Пт: 18 май 2007 12:07
Сообщения: 756
Откуда: Moscow Еще забыл добавить:

Частота робаты катушек немного разная.
Заявлено 7.5 а на деле 7.1 и 7.0
Может все таки и на 18кГц проверить? :lol:


_________________
Anker50, Ace250,T4, Xterra705, Tango2.2, Skif_Auto, Klone2.... Вернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Ср: 24 фев 2010 21:16  Не в сети
Зарегистрирован: Чт: 22 янв 2009 18:56
Сообщения: 90
Откуда: Москва

Serg8808,
нарисовали бы схему катушки с разъемом

Вернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Ср: 24 фев 2010 22:41  Не в сети
Зарегистрирован: Пт: 18 май 2007 12:07
Сообщения: 756
Откуда: Moscow

Надо выставть Р1 чтобы сопролтивление между 2-3 контактом разъема было 35 Ома, и балансируем.
Дело в том что надо сбалансировать так чтобы Р1 работал немножко пересекая линию баланса, тогда будет достаточный предел регулировки.


_________________
Anker50, Ace250,T4, Xterra705, Tango2.2, Skif_Auto, Klone2.... Вернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Ср: 24 фев 2010 22:57  Не в сети
Зарегистрирован: Пт: 18 май 2007 12:07
Сообщения: 756
Откуда: Moscow Честно говоря баланс у меня после заливки никуда не делся, не уплыл.
Катушка без проблем работает на Анкере 50 только без буфера, да и нафиг его, зато баланс не гуляет :roll:
_________________
Anker50, Ace250,T4, Xterra705, Tango2.2, Skif_Auto, Klone2.... Вернуться к началу  Профиль



В сети
Вы можете отключить эти сообщения.

 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Пт: 26 фев 2010 11:46  Не в сети
Зарегистрирован: Вс: 25 дек 2005 18:48
Сообщения: 218
Откуда: Хайфа плюс создана ДД, работает четко, только еще корпус не сделал.[/quote]

А вот это весьма интересно!Можно подробнее и с фотками?

Вернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Сб: 27 фев 2010 9:14  Не в сети
Зарегистрирован: Пт: 18 май 2007 12:07
Сообщения: 756
Откуда: Moscow Усекли таки :D
И фото и видео. Подробно долго. Вот на вопросы могу ответить.
Рисунок со штатного датчика план к действию, соблюдаем индуктивность к сопротивлению и размер неважен.
Схема подстройки та же. Датчик по принципу Минелаб, залили оправку, оправку в графит, оправку впихнули в корпус с ушами.
_________________
Anker50, Ace250,T4, Xterra705, Tango2.2, Skif_Auto, Klone2.... Вернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Вс: 28 фев 2010 22:03  Не в сети
Зарегистрирован: Пт: 18 май 2007 12:07
Сообщения: 756
Откуда: Moscow Берем датчик, и бьем молотком, зубилом, отверткой!
Корпус от смолы легко отделяется, он как бы не сцеплен с компаундом.

Всё мерием, зарисовываем и мотаем все по новой, так как смотаный провод сразу осупается и его только в утиль.


Подключаем, проверяем.

Заливаем.
Экрана там небыло, все провода прям так и тянулись открыто, на всякий случай прикрыл графитовым экраном.

Проверяем и окончательно заливаем

Далее еще до верха краев и шлифанул.


_________________
Anker50, Ace250,T4, Xterra705, Tango2.2, Skif_Auto, Klone2.... Вернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Вс: 28 фев 2010 22:26  Не в сети
Зарегистрирован: Пт: 18 май 2007 12:07
Сообщения: 756
Откуда: Moscow Мотаем, соединяем, проверяем. Особенно дискриминацию эталонными мишенями и проверяем пин поинт.
Укладываем в опалубку из ватмана. Заливаем, вынимаем.
Вот мишени
Покрыл это графитом и потом все еще раз в смолу.
Поскольку это опытный образец решил уши лепить сразу на катуху, без корпуса.
_________________
Anker50, Ace250,T4, Xterra705, Tango2.2, Skif_Auto, Klone2.... Вернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Вс: 28 фев 2010 22:38  Не в сетиАватара пользователя
Зарегистрирован: Пт: 20 ноя 2009 20:02
Сообщения: 719
Откуда: Украина

Какой вес готовой ДД катухи получился?


_________________
... Вернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Вс: 28 фев 2010 22:53  Не в сети
Зарегистрирован: Пт: 18 май 2007 12:07
Сообщения: 756
Откуда: Moscow Это опытный образец, убедиться что грунт не увидит, закопушки отыщит, дальше другие будут :D
Вес большой получился, ненужно было повторно смолу лить, до этого момента отлично все было, но в данный момент это не важно, а конструкции ДД и вообще катушек это не в этот топик.
_________________
Anker50, Ace250,T4, Xterra705, Tango2.2, Skif_Auto, Klone2.... Вернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Вс: 28 фев 2010 22:57  Не в сети
Зарегистрирован: Пт: 18 май 2007 12:07
Сообщения: 756
Откуда: Moscow

На следующей неделе тоже самое проделаю с катушкой от Хтерры 7.5кГц, посылка убитой катушки в пути ко мне уже, но там уже надо основательно сделать, попытка одна будет.


_________________
Anker50, Ace250,T4, Xterra705, Tango2.2, Skif_Auto, Klone2.... Вернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Вс: 28 фев 2010 23:39  Не в сети
Зарегистрирован: Пн: 30 мар 2009 11:56
Сообщения: 638
Откуда: Москва

Serg8808 писал(а):

Это опытный образец, убедиться что грунт не увидит, закопушки отыщит, дальше другие будут :D
Вес большой получился, ненужно было повторно смолу лить, до этого момента отлично все было, но в данный момент это не важно, а конструкции ДД и вообще катушек это не в этот топик.
Не напишите какие моточные данные DD катушек и схему подключения? Вернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Пн: 01 мар 2010 8:41  Не в сети
Зарегистрирован: Пт: 18 май 2007 12:07
Сообщения: 756
Откуда: Moscow

Тх мотаем подключая к прибору контролируя частоту, доходим до 7.1 и хорош. (Провод 0.5-0.55) Гдето 70вит.
Рх не мотается под емкость внутри прибора, мотается от 50 до 60 витков + 2-3 витка отдельный отвод.
Схема опдключения више в архиве.


_________________
Anker50, Ace250,T4, Xterra705, Tango2.2, Skif_Auto, Klone2.... Вернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Пн: 01 мар 2010 18:08  Не в сети
Зарегистрирован: Ср: 01 апр 2009 12:33
Сообщения: 10

А как чувствительность с дд увеличилась?
Сколько по воздуху на монеты реагирует?

Вернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Пн: 01 мар 2010 19:19  Не в сети
Зарегистрирован: Пт: 18 май 2007 12:07
Сообщения: 756
Откуда: Moscow

Весной в земле буду чувствительность проверять а так на ровне с катущкой 9х12 Гаррет так как моя ДД всего на один дюйм больше того овала, в условиях квартиры сложно полную чуйку врубать.


_________________
Anker50, Ace250,T4, Xterra705, Tango2.2, Skif_Auto, Klone2.... Вернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Пн: 01 мар 2010 20:26  Не в сети
Зарегистрирован: Пн: 30 мар 2009 11:56
Сообщения: 638
Откуда: Москва

Serg8808 писал(а):

Тх мотаем подключая к прибору контролируя частоту, доходим до 7.1 и хорош. (Провод 0.5-0.55) Гдето 70вит.
Рх не мотается под емкость внутри прибора, мотается от 50 до 60 витков + 2-3 витка отдельный отвод.
Схема опдключения више в архиве.


В архиве схема подключения - кольцо. Как подключается DD ? Вернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Пн: 01 мар 2010 21:21  Не в сети
Зарегистрирован: Пт: 18 май 2007 12:07
Сообщения: 756
Откуда: Moscow Ну привет из Африки!
У ДД в чем отличие от кольца? Схематично.

Короче мысленно убери Сх и замкни её концы. ВсЁ.


_________________
Anker50, Ace250,T4, Xterra705, Tango2.2, Skif_Auto, Klone2.... Вернуться к началу  Профиль



 Заголовок сообщения: Re: Garrett Ace 250 .схема кольца !

СообщениеДобавлено: Пн: 01 мар 2010 23:39  Не в сети
Зарегистрирован: Пн: 30 мар 2009 11:56
Сообщения: 638
Откуда: Москва

Это и хотел уточнить. т.е. вместо Сх - перемычка
